ZM7134F Équipement pédagogique pour l'école de statique des fluides et de manométrie - Banc de formation professionnelle - Équipement de laboratoire de mécanique des fluides 1. Spécifications structurelles :
Structure en acier inoxydable.
Vis, écrous, plaques et tous les éléments métalliques sont en acier inoxydable.
Schéma sur le panneau avant reprenant la disposition des éléments de l'unité réelle.
Raccords rapides pour l'adaptation à l'alimentation hydraulique.
2. Données techniques :

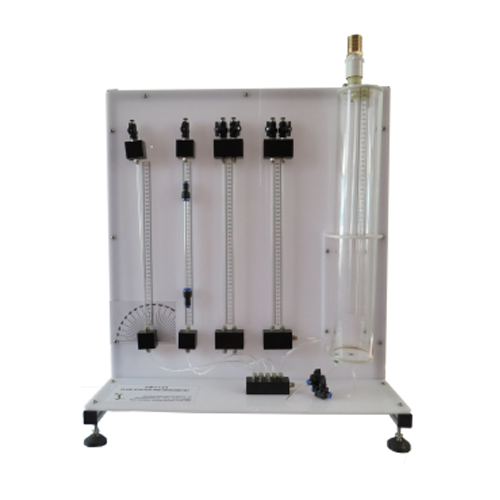

Le module est monté sur une structure en aluminium et des panneaux en acier peint. Il se compose d'un
réservoir vertical (en méthacrylate, diamètre : 100 mm et hauteur : 575 mm) contenant de l'eau,
relié à différents tubes manométriques verticaux (longueur : 460 mm) :
Un tube vertical en forme de « U ».
Deux tubes verticaux parallèles.
Un tube vertical à section variable.
Un tube vertical pivotant permettant une inclinaison de 0 à 90°.
Ces tubes peuvent être utilisés individuellement ou combinés pour différentes démonstrations.
Crochet vernier et jauge de pointage.
Tube piézométrique.
Pompe à air manuelle.
Soupape de purge. Bouchon pour fermer le réservoir et l'empêcher d'être exposé à la pression atmosphérique.
Dimensions : 700 × 350 × 800 mm environ.
Poids : 15 kg environ.
