Appareil de canal d'écoulement ZM7103 - Banc de formation scolaire de 5 mètres - Équipement de laboratoire scolaire - Matériel pédagogique de mécanique des fluides 1. Présentation du matériel
1.1 Aperçu

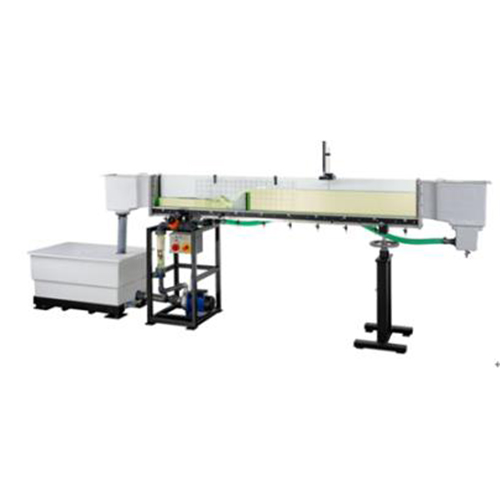

Les projets d'aménagement hydraulique concernent les voies navigables artificielles, la régulation des cours d'eau et les barrages. L'utilisation de canaux expérimentaux en laboratoire permet d'enseigner les principes fondamentaux nécessaires. Le bassin expérimental est un circuit fermé. La section transversale du canal est de 87 x 300 mm et sa longueur de 2,5 m. Les parois latérales du canal sont en plexiglas, ce qui permet une bonne observation de l'expérience. La conception de l'élément d'entrée permet un écoulement d'eau pratiquement sans turbulence. L'inclinaison du canal peut être ajustée avec précision pour simuler une pente et créer un écoulement uniforme à une profondeur de drainage constante. Différentes formes de plaques de déversoir sont disponibles pour faciliter la planification des expériences.
1.2 Caractéristiques
(1) L'appareil est constitué d'une structure tubulaire carrée en acier, ce qui lui confère une conception simple et élégante. Il est équipé de roulettes à sa base pour faciliter son déplacement.
(2) La plateforme de formation est dotée d'un système de sécurité performant. (3) Le simulateur est fabriqué en matériau transparent afin de faciliter l'observation des conditions d'écoulement de l'eau.
(4) Le débit de l'eau peut être réglé à l'aide de la vanne à bille. 2. Paramètres techniques
Alimentation : 220 V CA, 50 Hz
Dimensions : 4300 mm × 660 mm × 1350 mm
Poids : < 250 kg
Température ambiante : -10 °C à +40 °C
Humidité relative : < 85 % (à 25 °C) 3. Liste des composants et description détaillée
3.1 Partie principale :
1. Réservoir d’eau
2. Arrivée d’eau
3. Sortie
4. Pompe à eau
5. Vanne à bille
6. Débitmètre
7. Tuyau d’arrivée d’eau
8. Bouton de réglage
9. Vanne de vidange
3.2 Boîtier électrique :
1. Interrupteur
2. Bouton d’arrêt d’urgence
3. Interrupteur de la pompe à eau
4. Interrupteur du générateur de vagues
5. Bouton de réglage de la vitesse du générateur de vagues
3.3 Accessoires
1. Venturi (quantité)
2. Déversoir à spirale (quantité)
3. Générateur de vagues (quantité)
4. Module de vanne (quantité)
5. Module de dissipation d’énergie (quantité)
6. Module de siphon (quantité)
7. Pieux vibrant (quantité)
4. Expérimentation Liste des expériences :
Expérience 1 : Mesure du coefficient de débit d’un déversoir
Expérience 2 : Recherche sur le phénomène de ressaut hydraulique
Expérience 3 : Étude du facteur et du coefficient de Chézy
Expérience 4 : Étude de la relation entre les déversoirs sous-marins à seuil étroit et les déversoirs à plis
