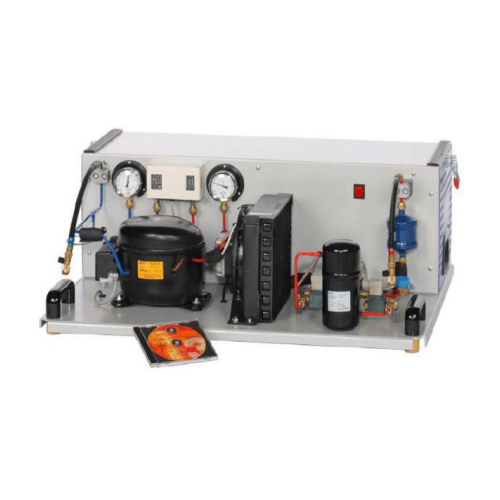

SR2029 Système de formation HSI Technologie du froid et de la climatisation Unité de base Banc d'enseignement Équipement de formation Technologie éducative Formateur de climatiseur Objectifs pédagogiques / Expériences
En lien avec un modèle de réfrigération, un système de réfrigération avec étape de congélation, un système de climatisation simple et un modèle de climatiseur :
- Principes fondamentaux du cycle frigorifique
- Principes fondamentaux de la climatisation
- Composants d'un système de réfrigération/climatisation
- Fonctionnement du système
- Dépannage
Spécifications
[1] Expériences de base sur le fonctionnement des systèmes de réfrigération et de climatisation combinant l'unité de base et les modèles
[2] Système de formation avec technologie HSI
[3] Groupe de condensation composé d'un compresseur, d'un condenseur et d'un réservoir
[4] Connexion entre le groupe de condensation et le modèle par des flexibles de réfrigérant
[5] Modèle solidement fixé par des attaches
[6] Manomètre pour réfrigérant avec échelle de température
[7] Réfrigérant R134a, sans CFC
[8] Commande du système par électrovannes et logiciel
[9] Fonctions du logiciel : logiciel pédagogique, acquisition de données, fonctionnement du système
Données techniques
Groupe de condensation
- Puissance frigorifique : 340 W 0/32 °C
Plages de mesure
- Température : 1 x -50…50 °C, 3 x 0…100 °C
- Pression
1 x entrée : -1…9 bar
2 x sortie : -1…15 bar
Dimensions et poids
L x l x H : 830 x 650 x 320 mm
Poids : env. 60 kg
Alimentation requise
230 V, 50/60 Hz, monophasé ou 120 V, 60 Hz/CSA, monophasé
