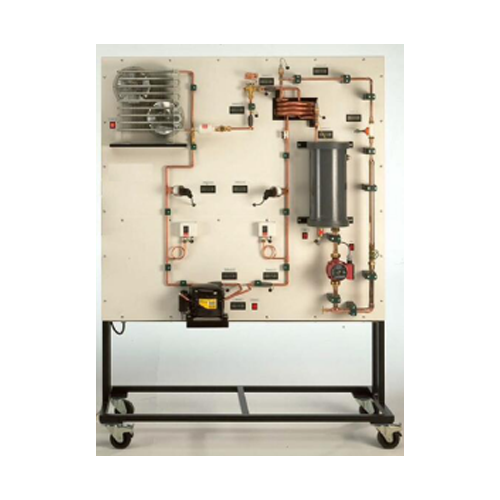

Circuit frigorifique SR2037 avec équipement à charge variable - Technologie éducative - Équipement scolaire de formation - Formateur de climatiseurs Objectifs pédagogiques / Expériences
- Conception et composants d'un système frigorifique
* Compresseur
* Condenseur
* Détendeur thermostatique
* Évaporateur
* Pressostat
- Représentation du cycle thermodynamique sur un diagramme log p-h
- Détermination des principales variables caractéristiques
* Coefficient de performance
* Puissance frigorifique
* Travail du compresseur
- Comportement en charge
Spécifications
[1] Étude d'un circuit frigorifique avec un circuit d'eau comme charge
[2] Circuit frigorifique avec compresseur, condenseur avec ventilateur, détendeur thermostatique et échangeur de chaleur coaxial comme évaporateur
[3] Circuit d'eau avec pompe, réservoir avec résistance chauffante comme charge de refroidissement au niveau de l'évaporateur
[4] Résistance chauffante avec régulateur pour ajuster la température du réservoir
[5] Enregistrement et affichage direct de toutes les valeurs mesurées
[6] Logiciel LabVIEW pour l'acquisition de données via USB sous Windows XP ou Windows Vista
[7] Fluide frigorigène R134a, sans CFC
Caractéristiques techniques
Compresseur
- Puissance frigorifique : env. 380 W à 5/40 °C
Évaporateur
- Volume de réfrigérant : 0,4 L
- Volume d'eau : 0,8 L
Condenseur
- Surface d'échange : env. 0,175 m²
- Consommation électrique du ventilateur : 2 x 29 W
Pompe
- Débit max.: 1,9 m³/h
- Hauteur manométrique max.: 1,4 m
Réservoir
- Volume : env. 4,5 L
- Résistance : env. 450 W
Plages de mesure
- Pression : 2 x -1…15 bar
- Puissance du compresseur : 1 x 0…600 W
- Température : 6 x 0…100 °C
- Débit (eau) : 1 x 0,05…1,8 L/min
Dimensions et poids
L x l x H : 1400 x 560 x 1800 mm
Poids : env. 120 kg
Raccordements
230 V, 50/60 Hz, monophasé ou 120 V, 60 Hz, monophasé
