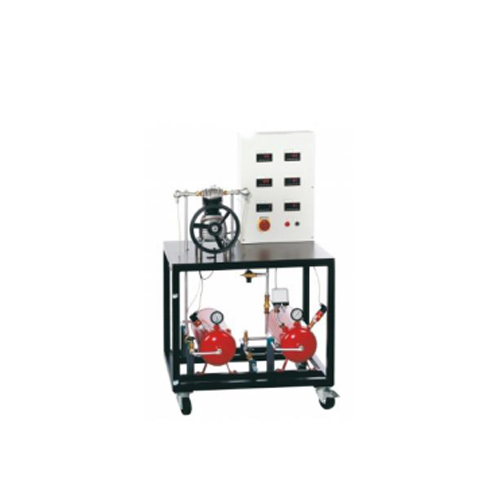

ST513 Compresseur à piston à un étage Équipement d'enseignement Équipement de formation pour l'enseignement professionnel Équipement de laboratoire de mécanique des fluides de surtension de tuyau 1. Descriptif
La génération d'air comprimé à des fins industrielles et commerciales dans les zones où l'air comprimé est utilisé comme source d'énergie nécessite ce que l'on appelle des usines de génération d'air comprimé. Une partie centrale de ces systèmes est le compresseur. De l'air au moyen de l'énergie mécanique. Les centrales de production d'air comprimé sont utilisées pour alimenter les machines de l'industrie minière, pour les systèmes de contrôle pneumatique dans les installations d'assemblage ou comme unités de gonflage des pneus dans les stations-service.
Le compresseur à piston à un étage du ST513 et l'unité d'entraînement HM 365 forment ensemble un système complet de génération d'air comprimé.
L'entraînement est HM 365 alimente le compresseur au moyen d'une courroie trapézoïdale. L'air est aspiré dans la cuve d'admission, où il se dépose avant d'être comprimé à l'intérieur du compresseur. Pour sSTa mode de fonctionnement à débit constant, l'air comprimé peut être évacué sur une vanne de purge avec un silencieux. Un pressostat avec une électrovanne pour limiter la pression Et une soupape de sécurité complètent le système.
Une buse de mesure au niveau du récipient d'aspiration est utilisée pour déterminer le débit volumétrique d'aspiration. Des capteurs enregistrent les pressions et les températures devant et derrière le compresseur. La pression est également affichée sur les manomètres dans les réservoirs. 2. Détails techniques
spécification
Etude d'une machine entraînée pour la génération d'air comprimé
Compresseur à piston à un étage avec un cylindre
Entraînement et réglage de la vitesse via HM 365
Récipient d'aspiration avec tuyère retirée pour la détermination du débit volumétrique d'aspiration
Réservoir d'admission et réservoir sous pression, tous deux avec capteur de pression et manomètre supplémentaire
Soupape de sécurité et pressostat avec électrovanne pour limiter la pression
Vanne de purge avec silencieux pour le réglage d'un mode de fonctionnement à débit constant
Capteurs de pression et de température devant et derrière le compresseur
Affichage numérique du débit d'air, des températures, des pressions, des pressions différentielles et de la vitesse du compresseur Données techniques
Compresseur, 1 cylindre, à un étage
Consommation électrique : 750W
Vitesse nominale : 980min-1
Pression de service positive : 8bar
Max. pression: 10bar
Capacité d'admission : 150L/min à 8bar
Forage: 65mm
Course: 46mm
Soupape de sécurité : 10bar
Récipient sous pression
16bar
Contenance : 20L
Récipient d'admission : 20L Plages de mesure
Température : 1x 0...200°C / 1x 0...100°C
Pression : 0...16bar / -1...1bar
Débit : 0...150L/min
Vitesse : 0...1000min-1
230V, 50Hz, monophasé
230V, 60Hz, monophasé
120V, 60Hz, 1 phase
UL/CSA en option
Nécessaire au fonctionnement
PC avec Windows recommandé
