ST500 compresseur à piston à deux étages équipement didactique équipement éducatif enseignement de la mécanique des fluides équipement de laboratoire 1. Descriptif
L'air comprimé pour l'industrie et les entreprises qui utilisent l'air comprimé comme source d'énergie est généré au moyen de systèmes de génération d'air comprimé. Un élément clé de ces systèmes est le compresseur. Il convertit l'énergie mécanique fournie en une pression d'air plus élevée. Les systèmes de génération d'air comprimé sont utilisés pour entraîner les machines dans les mines, pour les systèmes de contrôle pneumatique dans les usines d'assemblage ou les systèmes de gonflage des pneus dans les stations-service.

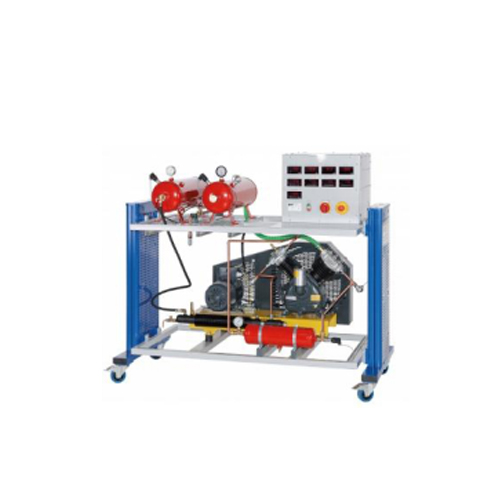

ST500 comprend un système complet de génération d'air comprimé avec un compresseur à deux étages et un récipient sous pression supplémentaire comme refroidisseur intermédiaire. L'entraîneur permet d'enregistrer les caractéristiques du compresseur et de représenter le processus de compression dans un diagramme p-V.
L'air est aspiré dans le récipient d'admission à travers une buse sous pression et y est calmé avant d'être comprimé en deux étapes. Le récipient sous pression supplémentaire pour le refroidissement intermédiaire est situé entre le premier et le deuxième étage. Après la deuxième étape, l'air comprimé est pressé dans un autre. Pour être un état stable, l'air comprimé peut être libéré par une soupape de décharge avec silencieux. Des soupapes de sécurité et un pressostat complètent le système.
Les valeurs mesurées peuvent être lues sur des affichages numériques. Les valeurs mesurées peuvent être lues sur des affichages numériques. 2. Détails techniques
spécification
La caractéristique d'un compresseur à deux étages
Compresseur à piston avec 2 cylindres en V
Réservoir d'aspiration avec buse pour mesurer le débit volumétrique d'aspiration, capteur de pression et manomètre supplémentaire
Réservoir sous pression après le premier étage comme refroidisseur intermédiaire
Réservoir sous pression après le deuxième étage avec soupape de sécurité, soupape de décharge et silencieux ainsi qu'un manomètre supplémentaire et un pressostat
Capteurs de pressions, températures et puissance électrique
Affichages numériques pour les températures, les pressions, les pressions différentielles et la puissance électrique de sortie Données techniques
Compresseur
en deux étapes
Avec 2 cylindres en V
Consommation électrique : 3kW
Vitesse : 710min-1
Capacité d'admission: 250L/min
Quantité livrée : 202L/min (à 12bar)
Pression de service : 12bar, max. 35 bars
Récipient d'admission : 20L
Réservoirs sous pression, 16 bars ; capacité:
Après la 1ère étape : 5L
Après la 2ème étape : 20L
Soupape de sécurité : 16bar Plages de mesure
Pression différentielle : 0...25mbar
Pression : 1x 0...1,5bar ; 2x 0...16bar
Température : 4x 0...200°C
Puissance: 0...3500W
400V, 50Hz, 3 phases
400V, 60Hz, 3 phases
230V, 60Hz, 3 phases
UL/CSA en option
